Tutorial Membuat Kolam Penampungan Air 6x4x2 Meter di SketchUp Online

Tutorial ini menjelaskan cara membuat kolam penampungan air berukuran 6x4x2 meter menggunakan SketchUp Free (Online). Silakan ikuti langkah-langkah berikut.

Langkah 1: Membuat Model Baru dan Mengatur Satuan

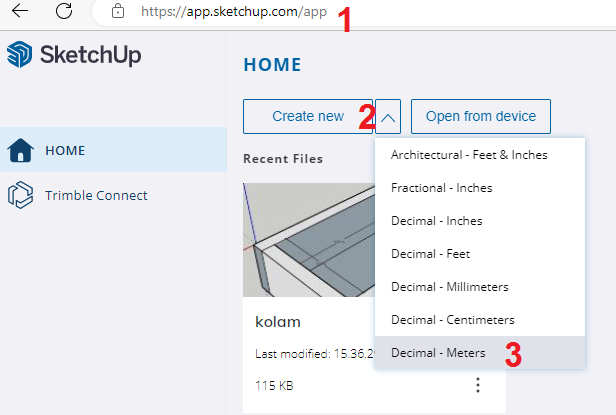

1. Buka SketchUp Online, klik New Model.

2. Pilih template Architectural atau template yang menggunakan meters.



Langkah 2: Menggambar Dasar Kolam

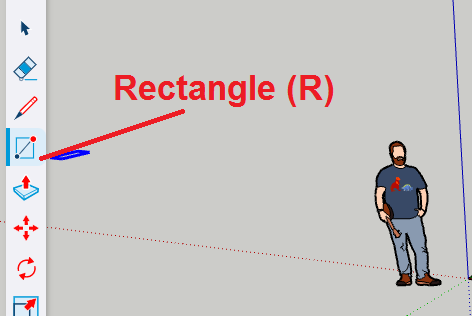

1. Pilih alat Rectangle (R).

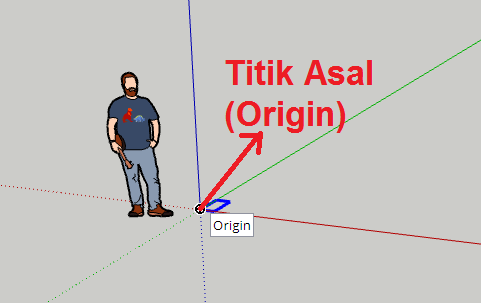

2. Klik titik asal (Origin) pada bidang gambar (awas, jangan geser mouse, langsung ke langkah 3).

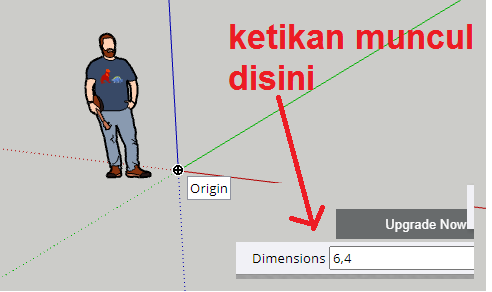

3. Ketik 6,4 (panjang x lebar) lalu tekan Enter



4. Anda sekarang memiliki persegi panjang 6x4 meter sebagai dasar kolam.

Langkah 3: Membuat Dinding Kolam

1. Pilih alat Push/Pull (P).
2. Klik bidang persegi panjang, lalu tarik ke atas setinggi 2 meter.
3. Sekarang Anda memiliki kotak 6x4x2 meter, yang akan menjadi kolam.

Langkah 4: Membuat Ruang Dalam Kolam

1. Pilih alat Rectangle lagi.
2. Gambar persegi panjang di bagian atas kotak, beri jarak sekitar 0.2 meter dari tepi luar.
3. Pilih Push/Pull dan tarik bidang baru ke bawah sejauh 1.8 meter.
4. Kolam sekarang memiliki ruang kosong di dalamnya, dengan dinding tebal 0.2 meter.

Langkah 5: Memberi Material dan Warna

1. Pilih alat Materials (B).
2. Beri warna abu-abu pada dinding kolam untuk beton.
3. Beri warna biru muda pada bagian dalam untuk menandai air.

Langkah 6: Menambahkan Permukaan Air

1. Pilih alat Rectangle lagi.
2. Gambarlah bidang di dalam kolam pada ketinggian sekitar 1.8 meter.
3. Beri material Water atau warna biru muda untuk menampilkan air.

Langkah 7: Menyimpan Model

1. Klik File → Save untuk menyimpan model ke akun Trimble Connect.
2. Atau unduh model sebagai .skp untuk digunakan secara offline.

Dengan langkah-langkah ini, Anda sudah memiliki kolam penampungan air 3D berukuran 6x4x2 meter di SketchUp Online.
